• ERW63 焊管生产线，在带钢准备段内将带卷备上拆卷，带卷的头尾对焊。然后送入活 套，带钢从活套拉出以恒定速度通过机组。带钢在成型机组内被成形开口管。然后用固态高频将其焊成直缝焊管消除外毛刺后水冷，圆管在定径机进行定径整形。定径后的钢管在土耳其头中进行校直然后用飞锯锯成要求的长度。钢管锯成定尺长度后，由输出辊道将其从飞锯处迅速运走并推入台架上检测。此生产线满足圆管的生产工艺要求。ERW63 焊管机组是冶金、建筑、交通、机械、车辆等行业生产直缝焊管的设备，以冷轧、热轧带钢为原料通过冷弯成形和高频焊接的方法生产所要求规格的圆管。在成型过程中采用的“W”成形工艺。这种成形方式的变形过程使受力更加合理，机组各机架的材料变形更趋合理。整套机组显著的特点：快速、省时、省力。机组特征：强度高、刚性强

  一、机组数据

  机械性能：普碳钢

  钢带宽：76-200mm

  钢带厚：0.8-2.75mm

  钢卷内径：Φ480-Φ550mm

  钢卷外径：≤Φ1600mm

  卷重：≤2.5t

  钢管规格：圆管 Φ22-Φ63mm 方管: 19*19-50*50

  钢管长度：6m±3mm

  总装机容量：约 560KW

  机组速度：70-100m/min

  机组作业方向：右进料

二、设备组成

双工位开卷机

剪切对焊机

盘式活套

笼式活套

成型定径机

快换平台

电脑飞锯

跑道打包

250KW 高频

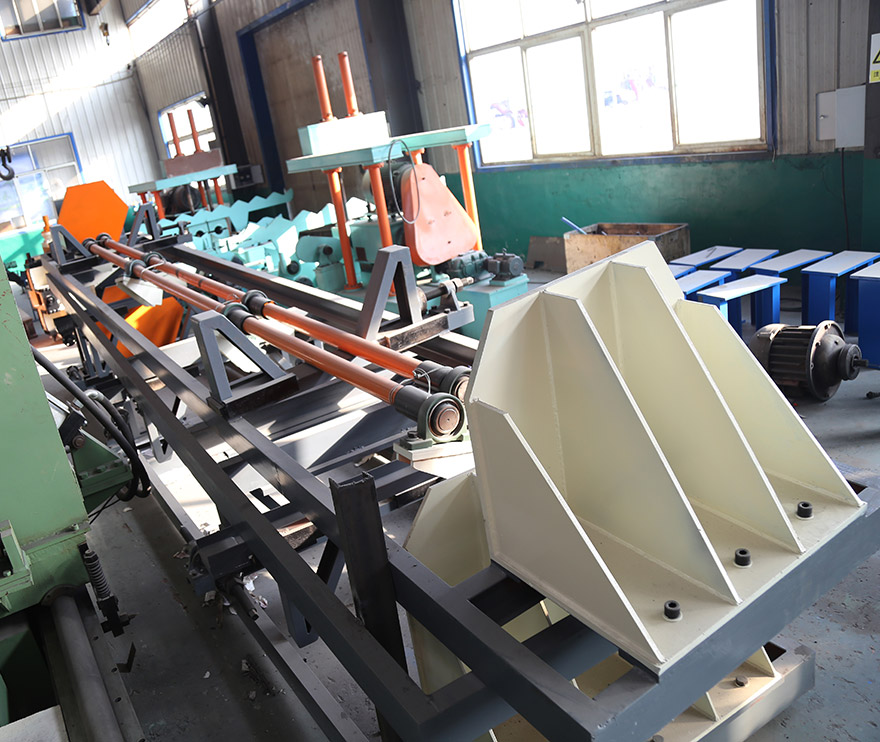

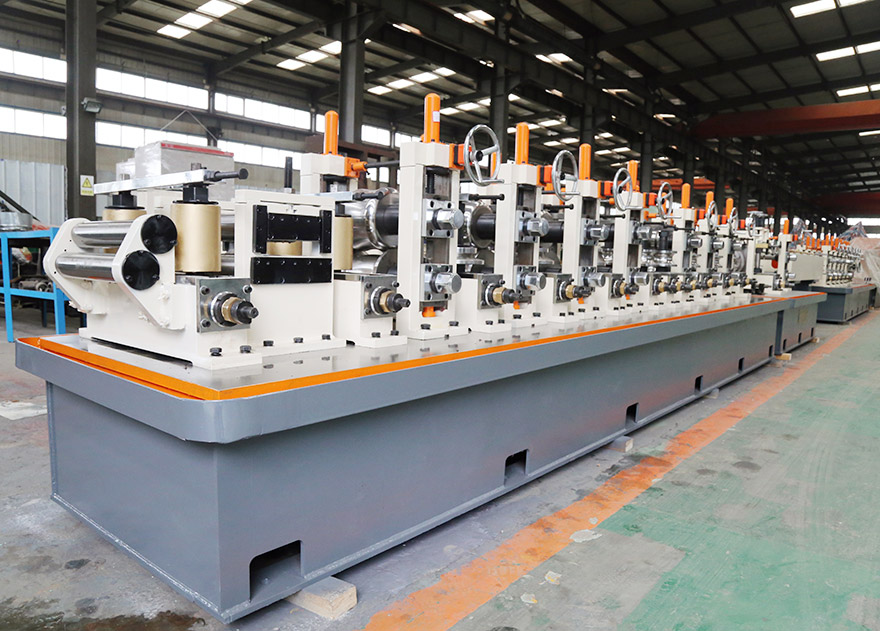

三、客户现场实拍
