• (1━6)X1600mm纵剪机组，本机组适用于多种材质钢板的纵剪,收卷。将大卷筒板开卷,纵剪按所需宽度纵剪成若干带钢，然后收卷，通过捆扎成带卷，用于冷弯冲压焊管等下道工序。

  一、原材料规格

  材质：适用于热轧碳/冷轧/镀锌钢带Q355B/G550

  机械性能：σs≤420MPa，σb≤650Mpa

  厚度：1mm—6mm

  宽度：800mm—1600mm

  卷板外径：φ800mm—φ2000mm

  卷板内径：Φ500m━Φ770mm

  卷重：≤30t

  二、纵剪精度

  宽度公差：≤±0.15mm

  纵向公差（侧弯）：≤0.8mm/m

  边部毛刺：≤3%板厚

  三、机组数据

  剪切方式：拉剪，同步剪

  纵剪条数：1-3mm分15条，5mm分10条；6mm分6条

  收卷直径：Φ610mm

  收卷塔型：≤±2mm

  纵剪速度：0-120M/min (板厚1.0-6mm）、100M/min(板厚1.0-6mm）

  设备工作面标高：800mm

四、纵剪机组设备组成

V型预放料台、液压上料小车、液压放料机、液压压引铲头机构、液压夹送初矫机、切头剪、过渡台、液压导向机构、纵剪机、液压边丝机、液压储料过桥、液压预分料压辊机构、液压分料机构、液压收卷机、液压支撑座、液压卸料小车、液压系统、电控系统

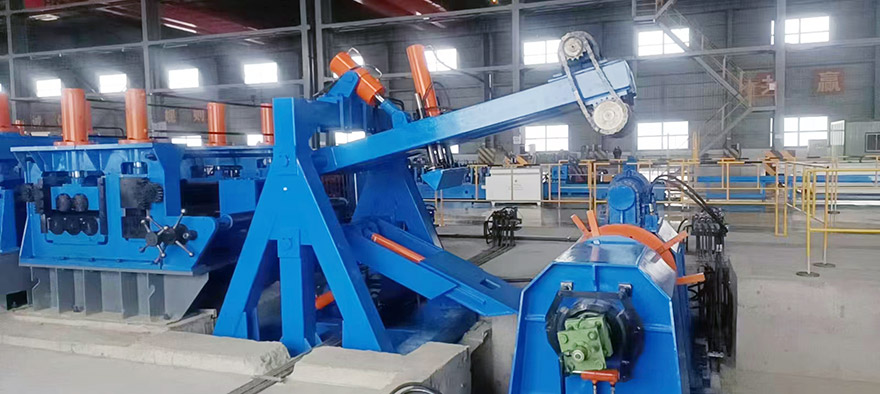

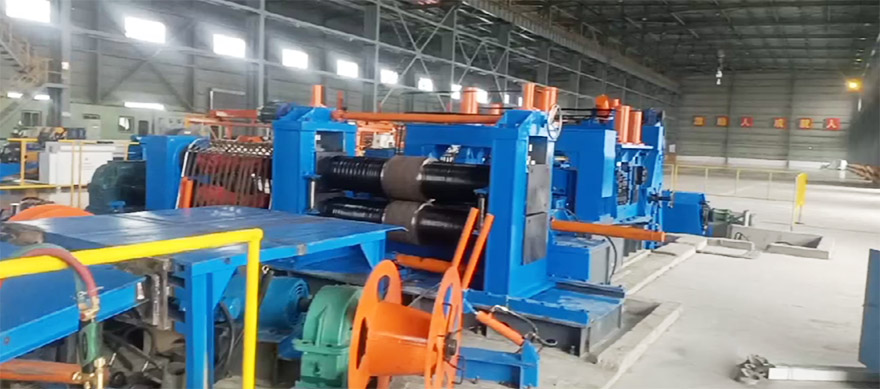

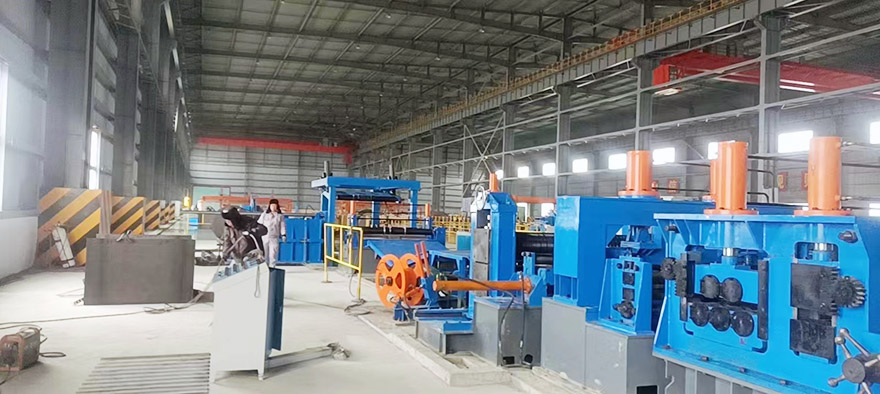

五、客户现场实拍
