一、机组说明

机组成型机采用了两架对中立辊、一架递送辊与十一架成型机架的结构布置，定径整形部分采用了四架四辊机架与二架矫直机架的结构布置方式。

成型采用的是四、四、三成型方式。成型与定径机架部分不用换辊，一套轧辊可覆盖所有产品规格。

二、技术参数

原料：经纵剪后的热轧或冷轧带钢卷

材质：Q195/ Q235 Q355/ Q510/ Q610/ Q700

Q355以下材质厚度6mm,Q510以下材质厚度5mm,Q700以下材质厚度5mm

带钢宽度：160mm-400mm

带钢厚度：3.0mm-6mm

带钢卷内径：Φ508 -Φ610mm

带钢卷外径：Φ1500mm-Φ2000mm

成品方管范围：40x40 – 100x100mm

成品矩管范围：40x120 - 80X120mm

成品钢管长度：6-12m

矩管出管方式：立出

机组作业标高：+1000mm

生产速度：40-60m/min

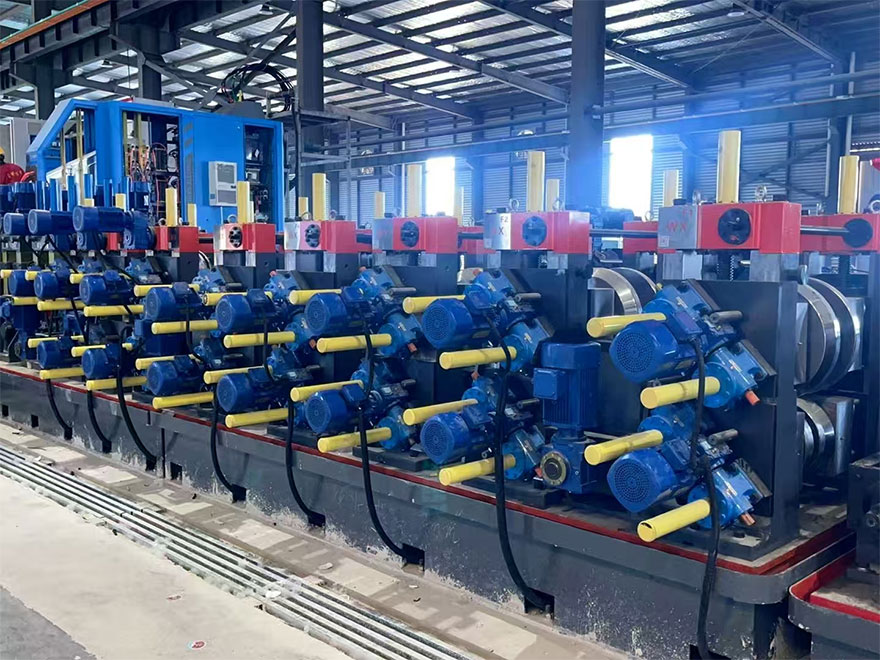

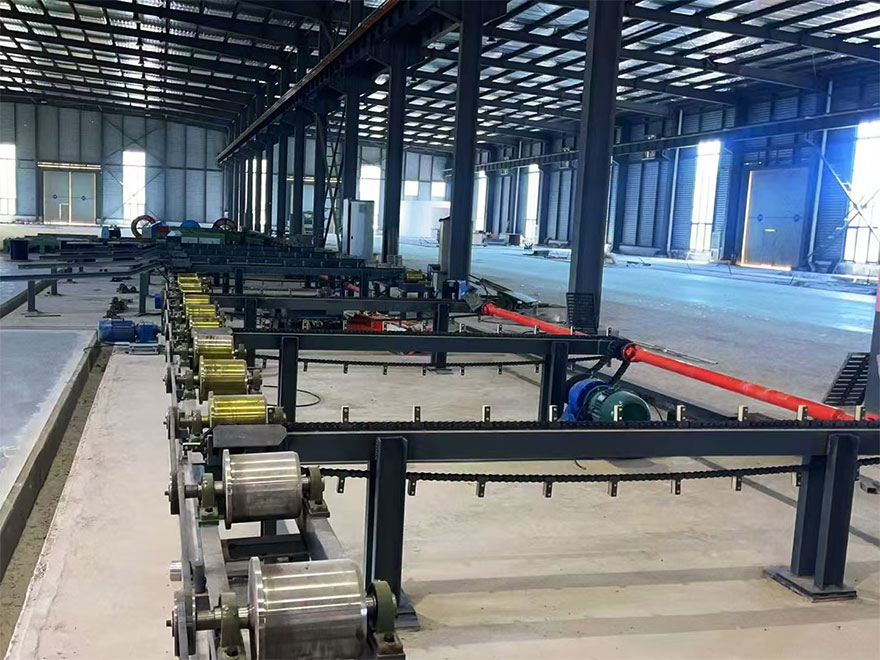

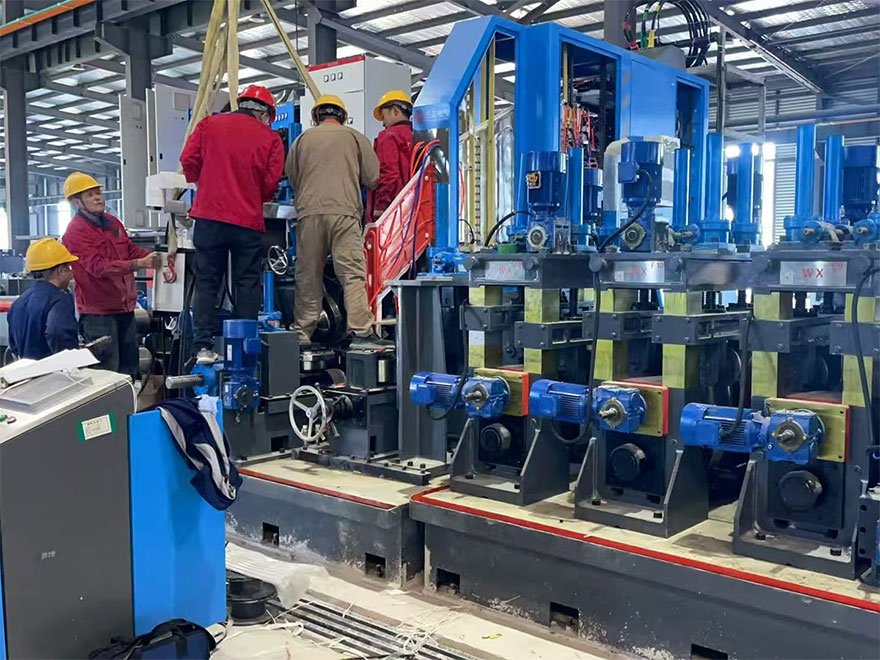

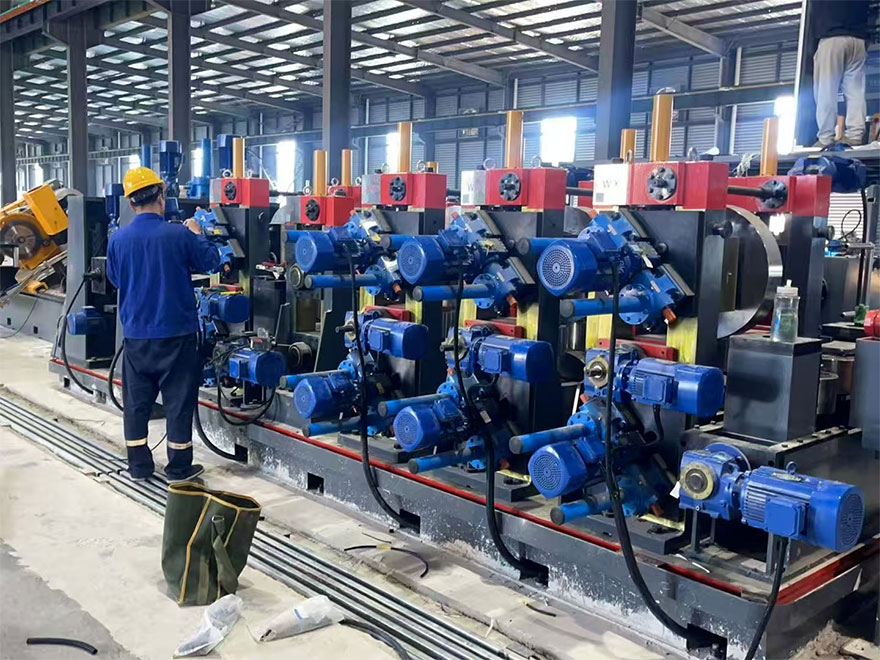

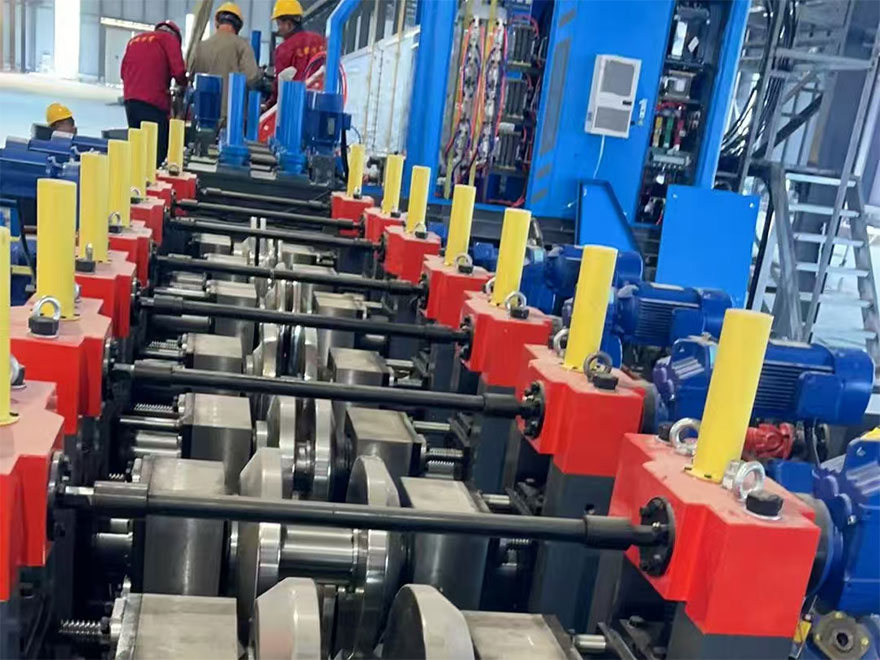

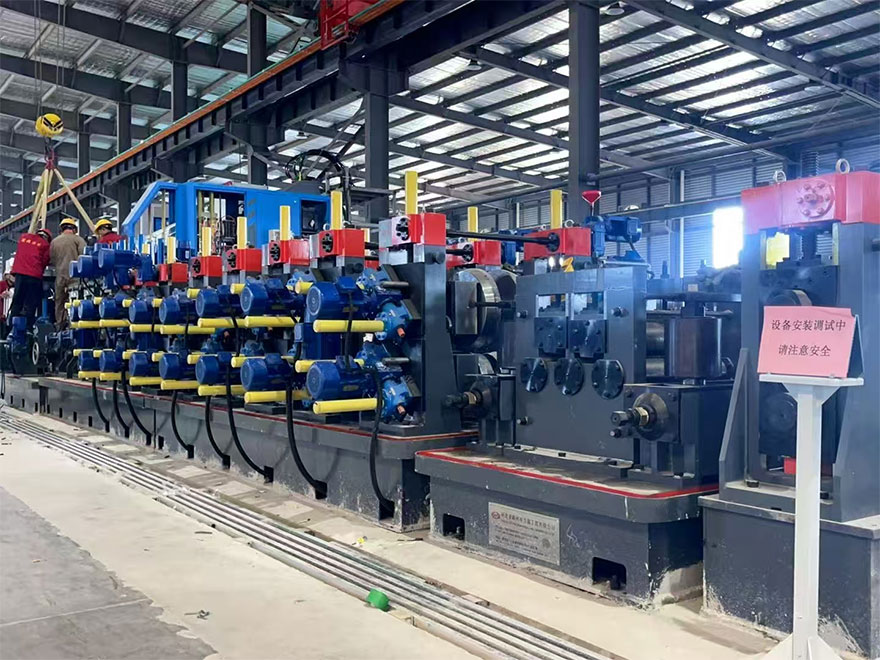

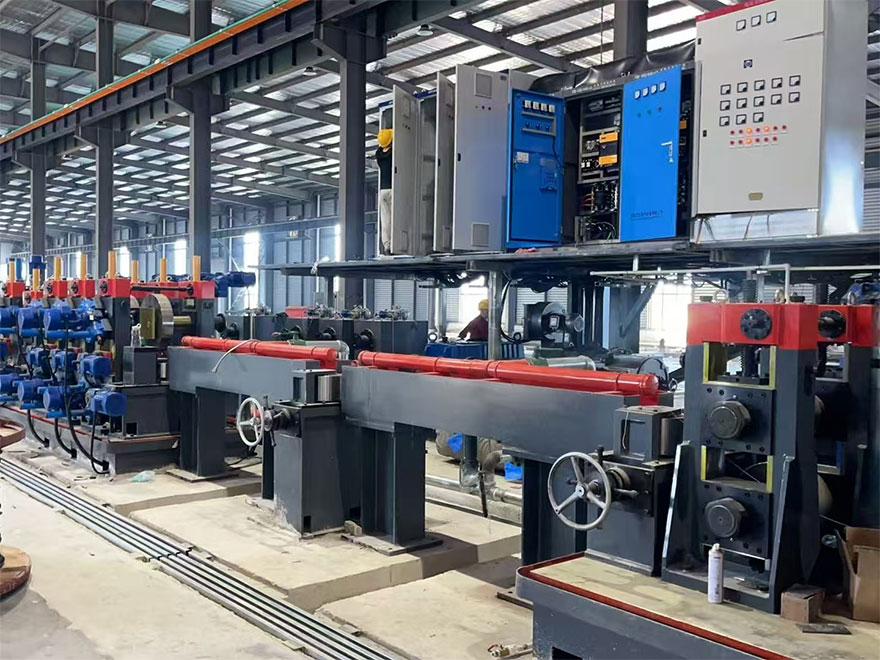

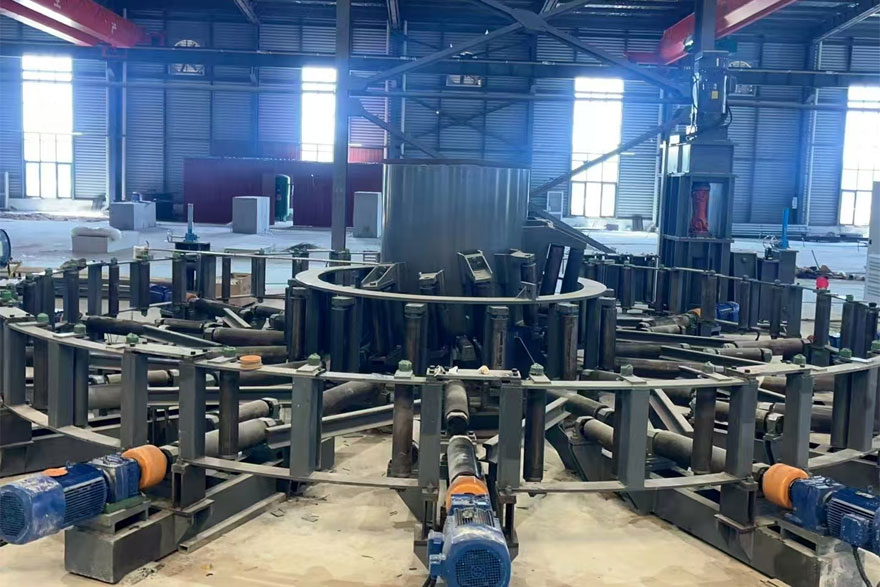

三、客户现场实拍
