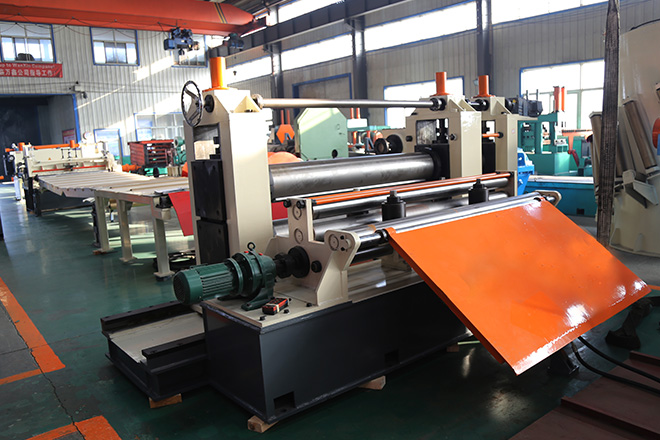

ZJ1600纵剪机组

◎ 剪切速度: 0-60m/min
◎ 剪切条数: 3-7条

纵剪机组是将卷板打开、矫平，然后利用圆盘剪将钢板分切成所需的窄条，用卷取机将窄条收卷，再将卷成盘的窄卷打包。

免费设计图纸，可承担交钥匙工程

0316-7210054

ZJ1600纵剪机组产品简介

纵剪机组是将卷板打开、矫平，然后利用圆盘剪将钢板分切成所需的窄条，用卷取机将窄条收卷，再将卷成盘的窄卷打包。

设备用途

主要用于将钢带卷分条剪切，提供焊管生产线制管钢带原料。该纵剪机组主要有以下四个特点：

1）采用PLC控制，液压剪切、液压系统实现局部的自动控制。整个机组操作简单，维护方便，张力调整精确，圆盘剪快速更换。

2）机组既可主动恒张力剪切，张力的大小可根据板厚、材质从操作台上调整。要求机组适应纵剪分条板厚范围广。也可对部分薄壁规格的带卷进行主动剪、被动拉剪，均为恒速剪切分条。剪切的质量精度高、分条质量好、适应范围广。

3）不擦伤和划伤带材表面。

4）机械生产工序优化，辅助生产时间短，高产能。

免费设计图纸，可承担交钥匙工程

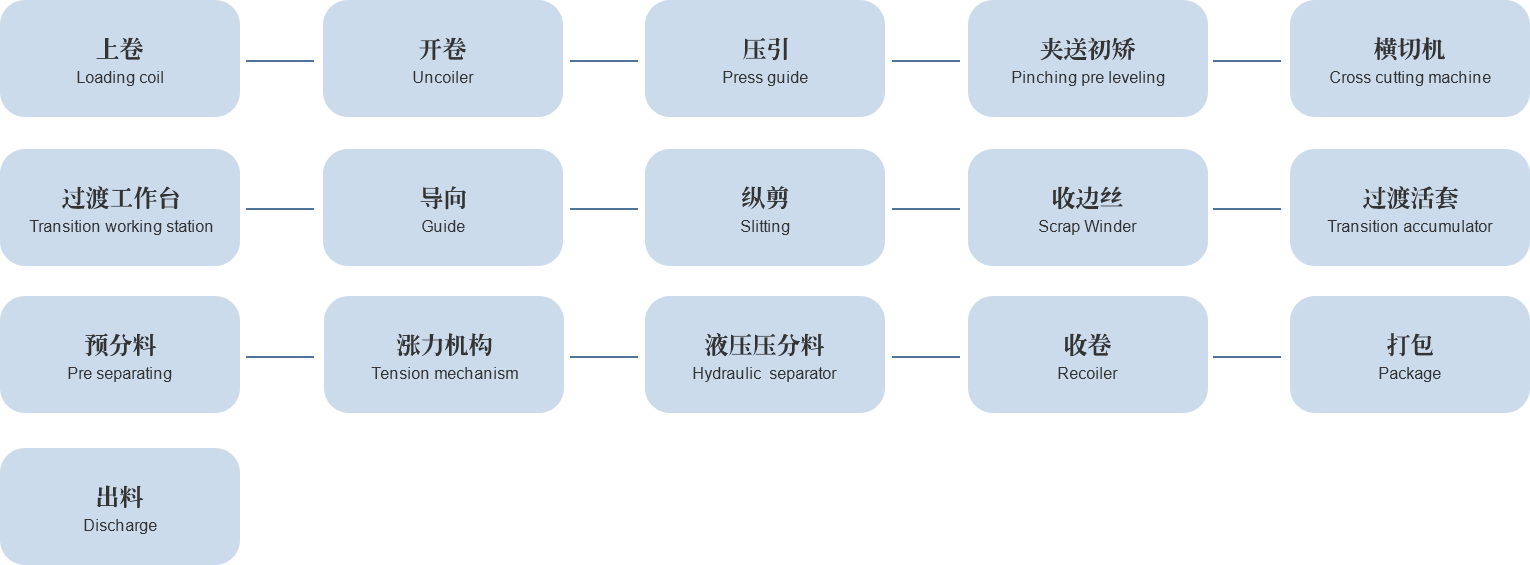

ZJ1600纵剪机组工艺流程

工艺流程

ZJ1600纵剪机组技术参数

Item# 序号	Model 型号	Plate Thickness 适用板厚mm(in)	Coil weight 适用卷重t(ton)	Plate width 卷板宽度mm(in)	Cutting speed 剪切速度m/min(ft/min)	Floor area 机械占地m²(ft²)
1	ZJ400	0.3-4	5	400	30-100	10X3
1	ZJ400	0.012”-0.157”	5	15.87”	98.4-328	32.8X9.8
2	ZJ600	0.5-4	7	400-600	20-100	17X4
2	ZJ600	0.02”-0.157”	7	15.7”-23.6”	65.6-328	55.8X13.1
3	ZJ800	0.5-4.0	10	500-800	20-100	30X6
		0.02”-0.157”	10	19.7”-31.5”	65.6-328	98.4X19.7
		2.0-8.0	10	500-800	30-80	30X6
		0.079”-0.315”	10	19.7”-31.5”	98.4-262	98.4X19.7
4	ZJ1000	1.0-4.0	10	600-900	30-100	30X7
		0.039”-0.157”	10	23.6”-35.4”	98.4-328	98.4X23
		2.0-8.0	10	600-900	25-80	30X7
		0.079”-0.315”	10	23.6”-35.4”	82-262	98.4X23
5	ZJ1250	1.5-6	15	800-1200	50-90	32X9
		0.059”-0.236”	15	31.5”-47.2”	164-295	105X29.5
		3-10	20	800-1200	20-70	32X9
		0.118”-0.394”	20	31.5”-47.2”	65.6-230	105X29.5
6	ZJ1600	4-12.7	25	900-1600	20-60	32X10
6	ZJ1600	0.157”-0.5”	25	35.4”-63”	65.6-197	105X32.8
7	ZJ1800	5-14	30	1000-1800	15-60	32X12
7	ZJ1800	0.197”-0.551”	30	39.4”-70.9”	49-197	105X39.4
8	ZJ2000	6-16	30	1200-2000	15-50	35X13
8	ZJ2000	0.236”-0.63”	30	47.2”-78.7”	49-164	114.8X42.7
9	ZJ2200	6-20	40	1200-2200	12.5-25	39X15
9	ZJ2200	0.236”-0.787”	40	47.2”-86.6”	41-82	128X49.2
